PVCディッピング加工
PVC Dipping Process金属製品表面にPVCプラスチゾルのディッピング加工を施し、優れた防食
性・絶縁性を付与します。要求特性に応じた材料選定から加工条件の最適化まで、一貫してご提案いたします。
また、AC20kV・DC25kV級の耐電圧試験などの評価設備を保有しており、高い品質信頼性を備えた製品の提供が可能です。
厳格な品質を求められる電力ケーブル接続部品を中心に、長年にわたりご採用いただいております。
受託加工可
カスタム仕様対応

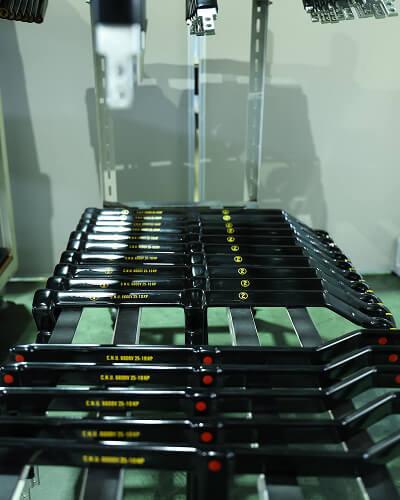

工程概要イメージ
接着剤
離型剤
PVCディッピング
00
被着体（銅管etc）
被着体を準備。寸法・外観に問題がない事を
確認し工程へ投入します。
01
前処理
被覆部に接着剤、被覆しない部分に離型剤を
塗布します。
02
治具SET
「予熱」～「焼成」工程の為に被着体に吊り
具等の治具をSETします。
03

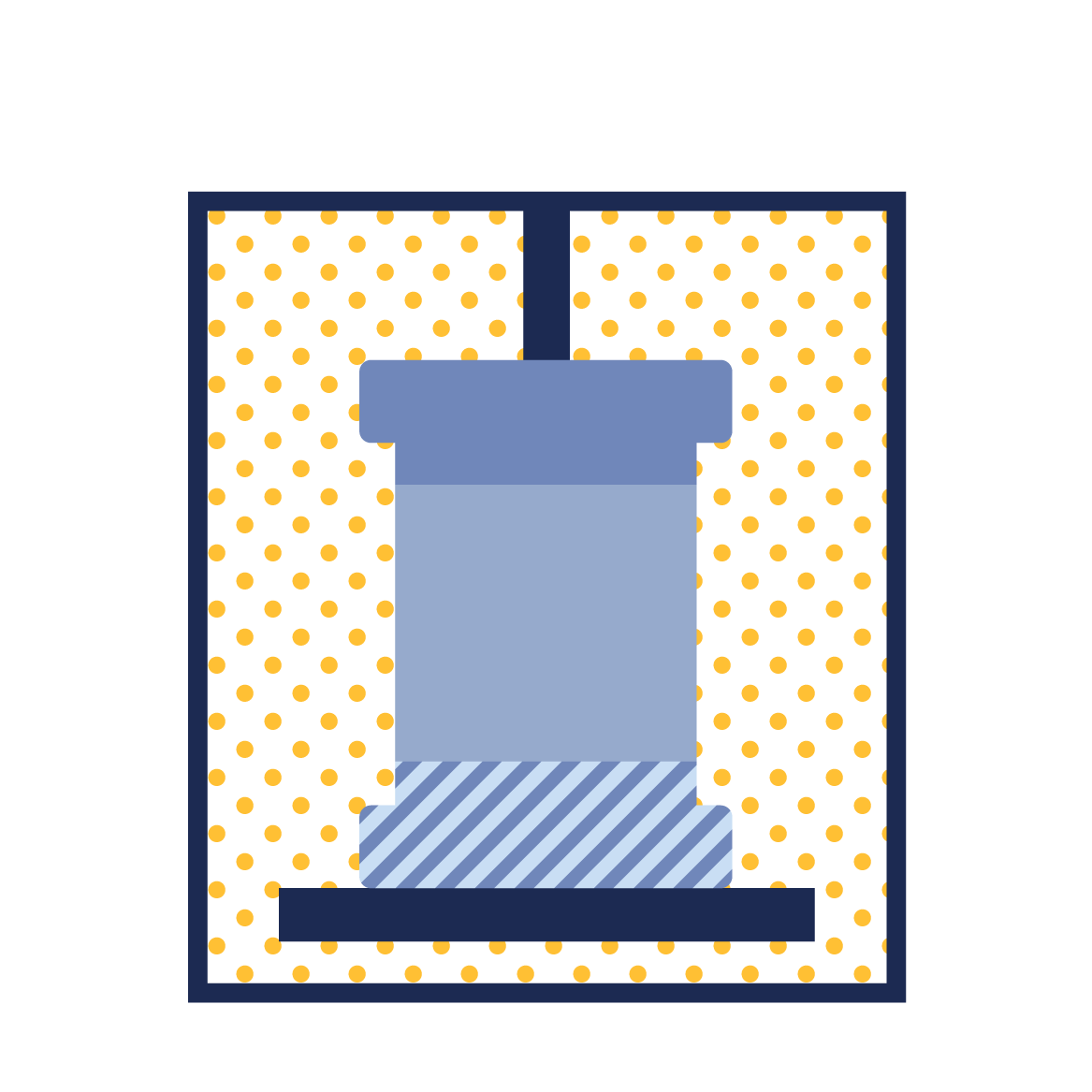

予熱
熱炉にて被着体を加熱します。
04

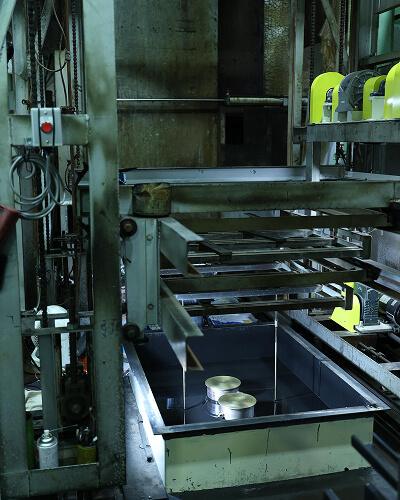

浸漬
加熱された被着体をPVCゾル槽へ浸漬し
ます。
05
静止
被着体の温度および静止時間で被膜厚さを
コントロールします。
06

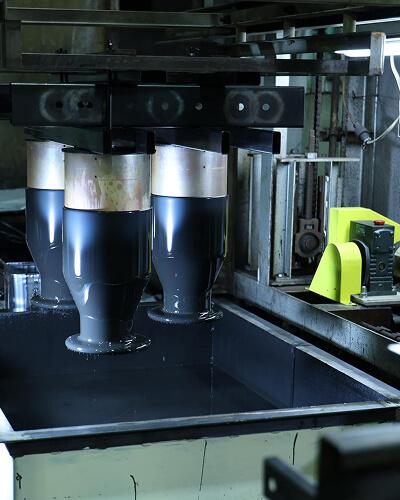

引き上げ
均一な被膜を形成する為に、ゆっくり慎重
にPVCゾル槽から引き上げます。
07

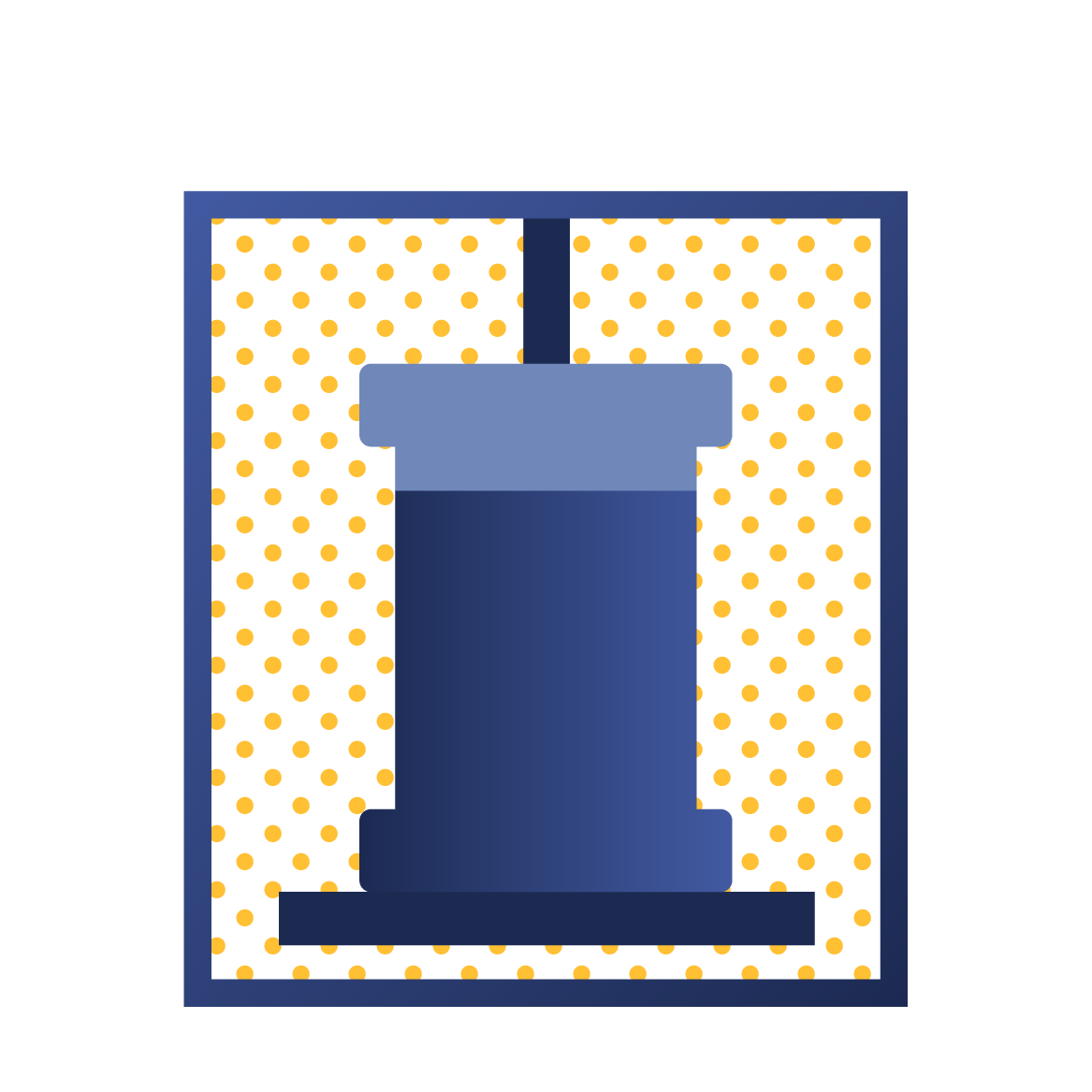

焼成
PVCゾル槽から引き上げ、熱炉にて焼成し
被膜を形成・安定化します。
08

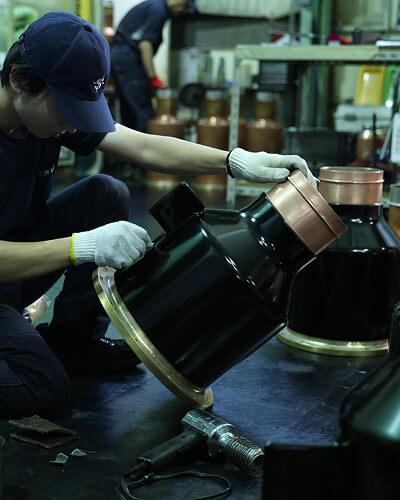

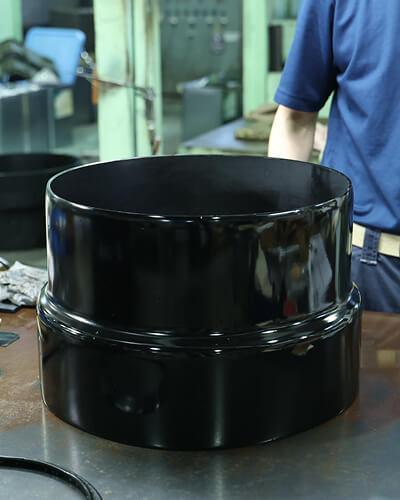

仕上げ・完成
吊り具等の治具を外し、不要部の被膜を
カットし除去します。
09
各種検査
AC耐電圧試験（～15kV）やピンホール
テストなど各種検査を実施します。
10
梱包・出荷
完成製品を丁寧に梱包し、 輸送時の傷や破損
が生じないよう万全の体制でお届けします。
加工可能範囲
| 硬質PVC | 半硬質PVC | 軟質PVC | ||
|---|---|---|---|---|
| 被膜硬度 | 90以上 | 75〜85 | 60〜70 | |
| 加工サイズ（最大） | – | – | – | |
| 色 | 黒 | 黒 | 黒・グレー・赤・白・黄・青 | |
| 特徴 | 絶縁性 | ◎ | ◎〜〇 | 〇 |
| 耐電圧 | ◎ | ◎〜〇 | 〇 | |
| 強度・耐久性 | ◎ | ◎〜〇 | 〇 | |
| 被着体への追従性 （キャップ・カバー） |
△ | 〇 | ◎ | |
